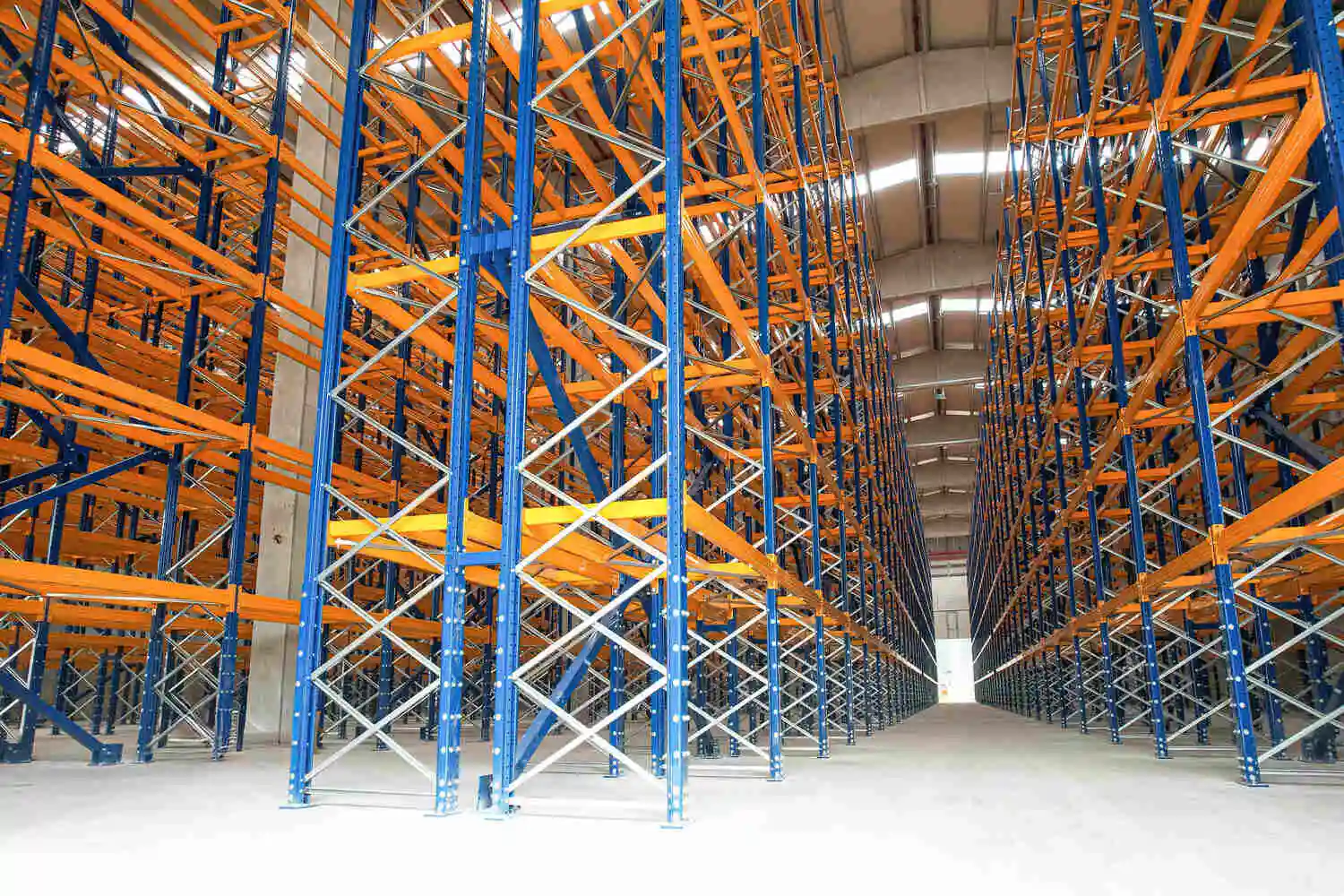

Depo kurulumunda ilk bakılan konu genelde “raf kaç kilo taşır?” olur. Bu doğru bir sorudur. Ama tek başına yeterli değildir. Çünkü depo raf sistemi sadece yükü taşımaz; yükleme-boşaltma sırasında oluşan çarpma, titreşim, ivmelenme ve hatalı yerleştirme gibi etkileri de karşılar. Rafın uzun ömürlü ve güvenli çalışması için statik ve dinamik yük ayrımını doğru anlamak gerekir.

Bu yazıda statik ve dinamik yükün ne olduğunu, aralarındaki farkı, hangi depo tiplerinde hangi risklerin öne çıktığını ve teklifleri değerlendirirken nelere dikkat edilmesi gerektiğini net bir akışla ele alacağız.

Statik Yük Nedir?

Statik yük, raf üzerinde duran yükün (palet, koli, ürün, ekipman) ağırlığıdır. Yük hareket etmiyorken rafın taşıdığı kuvveti ifade eder. Üreticilerin kataloglarında sık görülen “kg/göz” veya “kg/seviye” değerleri çoğunlukla statik taşıma kapasitesine dayanır.

Statik yük değerlendirilirken üç nokta özellikle önemlidir:

• Kapasitenin birimi: kg/göz, kg/seviye, kg/kolon veya kg/modül gibi farklı biçimde verilebilir. Yanlış okuma doğrudan yanlış seçim demektir.

• Yük dağılımı: “Eşit dağıtılmış yük” ile tek tarafa yığılmış yük aynı görünmez.

• Doluluğun senaryosu: Alt kat dolu-üst kat boş ile tüm katlar dolu senaryosu rafın taşıdığı kuvveti değiştirir.

Örnek: “2.000 kg/göz” yazıyorsa, bu çoğu zaman yükün kiriş üzerinde dengeli dağıldığı varsayımıyla geçerlidir. Paletin ağırlığı aynı kalsa bile yük bir noktada toplanırsa kiriş sehim (eğilme) yapar ve bağlantılar daha fazla zorlanır.

Dinamik Yük Nedir?

Dinamik yük, raf sistemine hareketten kaynaklı olarak binen ek etkidir. Depoda yük “aynı ağırlıkta” olsa bile aşağıdaki durumlar dinamik yük yaratır:

• Forkliftin paleti rafa yerleştirirken yaptığı küçük çarpma ve sürtünmeler

• Ani fren, ani hızlanma, sert manevra

• Paletin raf içine “itilerek” yerleştirilmesi

• Zemindeki bozukluklardan kaynaklı titreşim ve sarsıntı

• Konveyör, shuttle veya otomasyon hareketleri

• Deprem bölgelerinde oluşan yatay ivmeler

Dinamik yükün asıl özelliği, kısa süreli pik zorlamalar oluşturmasıdır. Pik yükler; ankrajlarda, kolon-kiriş birleşimlerinde ve bağlantı elemanlarında yorulma biriktirir. Bu birikim zamanla gevşeme, deformasyon ve hasar olarak geri döner.

Statik ve Dinamik Yük Arasındaki Farklar

Dinamik Yük Ne Zaman Öncelik Haline Gelir?

Bazı depolarda statik kapasite doğru seçildiğinde sorun çıkma olasılığı düşüktür. Ama şu koşullarda dinamik etkiler hızla öne geçer:

• Palet giriş-çıkışı yoğun olan depo operasyonları

• Vardiya sayısı yüksek (2-3 vardiya) çalışma düzeni

• Dar manevra alanına sahip yerleşimler (ör. Dar Koridor Raf Sistemi)

• Otomasyonlu depolama ve taşıma akışları (ör. Otomatik Depolama AS/RS Rafları)

• Zemini tam düz olmayan, titreşimin hissedildiği alanlar

• Deprem riski olan bölgelerde raf kurulumu

Dinamik Yük Nasıl Düşünülür?

Piyasada yaygın pratik yaklaşım, statik yük üzerine bir dinamik katsayı uygulamaktır. Bu katsayı; operasyon temposu, ekipman tipi, zemin kalitesi ve çarpma olasılığına göre değişir.

Basit model:

Efektif yük = Statik yük × Dinamik katsayı

Dinamik katsayı tek bir “doğru” sayı değildir. Ama teklif kıyaslamada faydalı bir aralık sağlar:

• Düşük tempo: 1,05 – 1,10

• Orta tempo: 1,10 – 1,20

• Yüksek tempo / otomasyon: 1,20 – 1,35+

Raf Sistemlerinde Dinamik Yük Hesap Örneği

• Palet ağırlığı: 900 kg

• Bir raf gözünde 2 palet: 1.800 kg statik yük

Yoğun bir depoda 1,25 katsayısı düşünülürse:

• 1.800 × 1,25 = 2.250 kg efektif yük

Katalogda “2.000 kg/göz” yazan bir raf, bu senaryoda sınırda kalır veya yetersizleşir. Bu da şu tasarım kararlarına gider:

• Daha yüksek taşıma kapasiteli kiriş seçimi

• Kolon kalınlığının artırılması

• Ankraj ve bağlantı detaylarının güçlendirilmesi

• Çarpma korumalarının zorunlu hale getirilmesi

Depo Ölçeğine Göre Riskler

Ölçek net olmasa da, farklı ölçeklerde öne çıkan riskler benzer şekilde tekrar eder.

Küçük Depo

Küçük depolarda en sık hata kapasiteyi yanlış okumaktır. “2.000 kg/göz” ile “2.000 kg/seviye” karıştırılabilir. Bir diğer yaygın hata, farklı ağırlıklardaki ürünleri aynı raf düzeninde rastgele karıştırmaktır.

Küçük depo için dikkat noktaları:

• Ürün ağırlığı değişkenliğini baştan tanımlamak

• Palet hasarını (kırık ayak, eğik taban) ciddiye almak

• Koruma ekipmanlarını “sonradan bakarız” diyerek iptal etmemek

Bu ölçekte hafif yük rafları doğru kullanım alanında çok işlevseldir. Ancak paletli ağır yükleri hafif yük raf mantığıyla çözmeye çalışmak maliyetli hatalara yol açar.

Orta Ölçek Depo

Orta ölçekte dinamik etkiler daha görünür olur. Operasyon temposu artar, forklift trafiği yoğunlaşır, “küçük çarpmalar” birikmeye başlar.

Orta ölçek için dikkat noktaları:

• Forklift rotası ve manevra alanı planı

• Kolon koruma ve bariyerlerin yerleşimi

• Raf düzeninin akışa göre kurgulanması

bu ölçekte sık tercih edilen çözümlerden biri sırt sırta raf sistemi olur. Ancak bu sistemde de dinamik risk, kullanım disiplinine çok bağlıdır.

Büyük Tesis

Büyük tesislerde dinamik yük çoğu zaman tasarımın ana girdisidir. Çünkü sirkülasyon, vardiya ve ekipman çeşitliliği artar. Ayrıca otomasyon entegrasyonu daha yaygındır.

Büyük tesis için dikkat noktaları:

• Zemin toleransları ve ankraj planı

• Periyodik kontrol ve bakım standardı

• Otomasyon varsa sistem bütünlüğü (raf + zemin + taşıma hattı)

Büyük tesislerde mezanin sistemler veya katlı çözümler kullanılıyorsa, yük aktarımını sadece raf kapasitesi değil, yapının toplam taşıyıcı düzeni üzerinden değerlendirmek gerekir.

Teklifleri Kıyaslarken Sorulması Gereken Sorular

“Kaç kilo taşır?” sorusunu daha işe yarar hale getiren birkaç net kontrol sorusu vardır:

• Kapasite kg/göz mü, kg/seviye mi, kg/modül mü?

• Bu değer “eşit dağıtılmış yük” varsayımıyla mı verildi?

• Operasyon temposu dikkate alınarak dinamik etki için hangi yaklaşım var?

• Ankraj detayları nasıl? Zemin kalitesine göre plan yapılıyor mu?

• Kolon-kiriş bağlantısı ve kilitleme mekanizması nasıl?

• Çarpma riski olan noktalarda hangi korumalar öneriliyor?

Bu sorular, fiyatın arkasındaki mühendislik kalitesini ve işletme riskini gösterir.

Dinamik Yük Riskini Azaltan Uygulanabilir Önlemler

Dinamik etki tamamen yok olmaz. Ama kontrol altına alınır. En verimli önlemler genellikle “basit ama disiplin isteyen” adımlardır:

• Forklift rotalarını netleştir, kör nokta bırakma.

• Kolon koruma ve bariyer kullanımını standartlaştır.

• Kurulumda terazileme ve zemin uyumunu ciddiye al.

• Periyodik bağlantı/ankraj kontrolü planı oluştur.

• Palet yerleştirmeyi “iterek” değil kontrollü yerleştirme olarak eğitimle oturt.

• Sirkülasyon çok yüksekse otomatik depolama as/rs rafları gibi otomasyon seçeneklerini değerlendir.

Hangi Raf Düzeni Dinamik Etkiyi Daha Fazla Tetikler?

Manevra alanı daraldıkça çarpma olasılığı artar. Çarpma olasılığı arttıkça dinamik yük etkisi büyür. Bu yüzden yerleşim planında şu denge önemlidir:

Depolama yoğunluğu artarken operasyon güvenliğini düşürmemek.

Bazı Örnekler:

• Çok sık giriş-çıkış varsa, dar koridorlar disiplin ister. Bu yüzden dar koridor raf sistemi planlanırken ekipman ve operatör standardı net olmalıdır.

• Yük türü paletli değil de kutulu/kolili ise, palet rafı yerine kutulu kayar raf sistemi gibi çözümler daha kontrollü bir akış sağlayabilir.

• Ara kat ve çok katlı çözümlerde (Mezanin Sistemler) yük aktarımı “tek bir raf elemanı” üzerinden değil sistem bütününden değerlendirilmelidir.

Depo Raf Sistemlerinde Sahada En Sık Yapılan Hatalar

Bu hatalar genelde “hemen sorun çıkarmadığı” için gözden kaçar; ama maliyeti büyüktür:

• Kapasite birimini yanlış okumak (göz/seviye/modül karışması)

• Ağır ve hafif yükleri aynı raf düzeninde rastgele karıştırmak

• Hasarlı paletleri kullanmaya devam etmek (yük dağılımı bozulur)

• Kolon korumalarını gereksiz görmek

• Forklift hızını ve yerleştirme disiplinini standardize etmemek

• Kurulum sonrası kontrol-bakım planı oluşturmamak

Depo Raf Sistemi Seçiminde Kararı Netleştiren Mini Kontrol Listesi

Teklif toplarken ve depo planını netleştirirken şu kısa liste çok işe yarar:

• En ağır palet senaryosu net mi?

• Aynı rafta maksimum kaç farklı ürün ağırlığı olacak?

• Günlük palet giriş-çıkış tahmini var mı?

• Kullanılacak forklift tipi ve manevra alanı belirli mi?

• Zemin ve ankraj planı incelendi mi?

• Statik kapasiteye ek olarak dinamik etki için güvenlik payı düşünülüyor mu?

Bu kontrol listesi, raf sistemi seçimini “katalog kapasitesi” yerine gerçek depo koşullarına yaklaştırır.

Raf Sistemlerinde Doğru Yük Okuması

Statik yük, rafın temel taşıma kapasitesidir. Dinamik yük ise depodaki hareketin, çarpmanın ve ivmenin raf üzerinde oluşturduğu ek etkidir. Statik kapasite doğru görünse bile dinamik etkiler doğru yönetilmezse raf ömrü kısalır ve güvenlik riski artar.

Bir sonraki adım olarak teklifleri bu kontrol sorularına göre filtreleyip, sahaya uygun kapasite ve koruma paketini netleştirmek iyi bir başlangıç olur.
